下面給大家介紹的是用solidworks撥模特征完成的實體建模，喜歡的朋友可以一起來關注好吧啦網學習更多的AI實例教程。

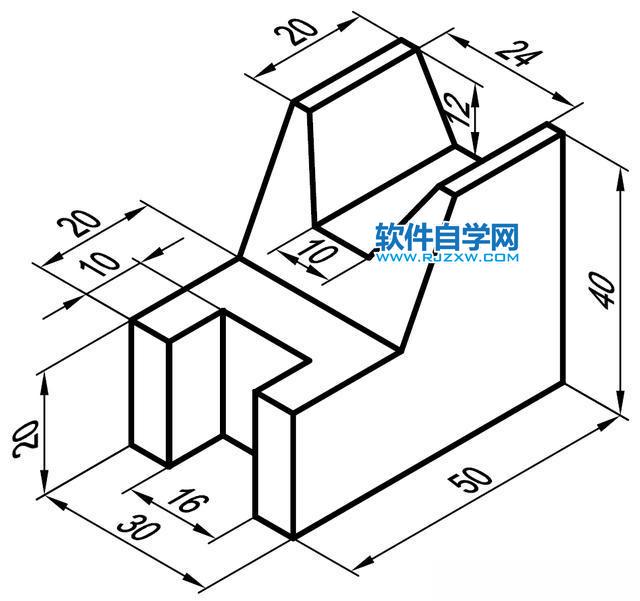

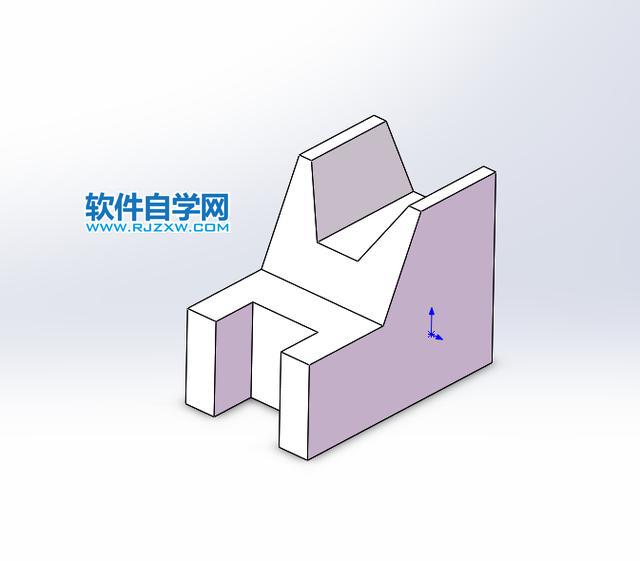

效果尺寸圖介紹：

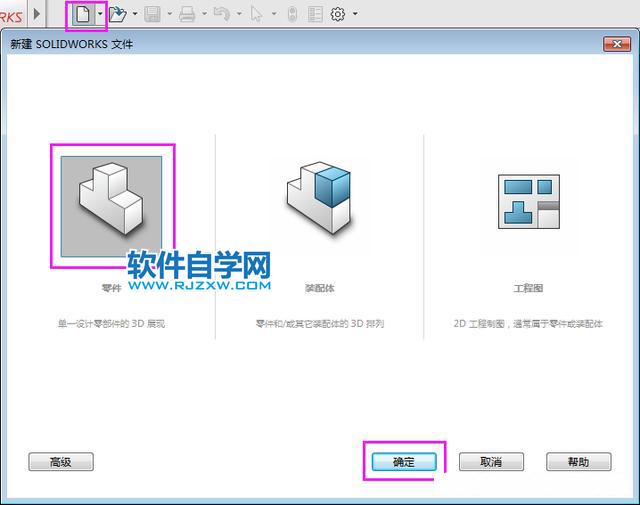

1、打開solidworks2016軟件，點擊新建--零件--確定。

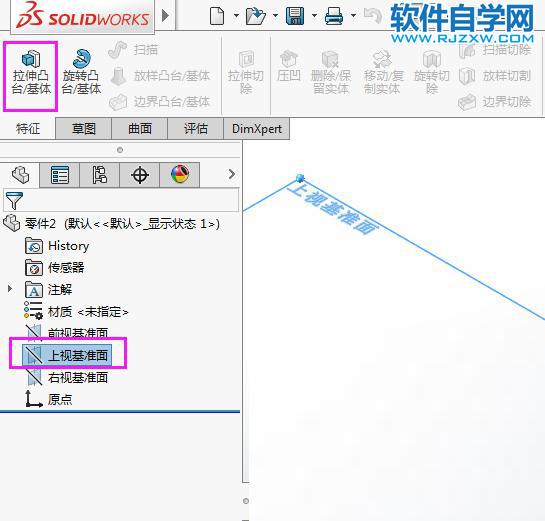

2、選擇上視基準面--點擊特征--點擊拉伸凸臺/基體。效果如下：

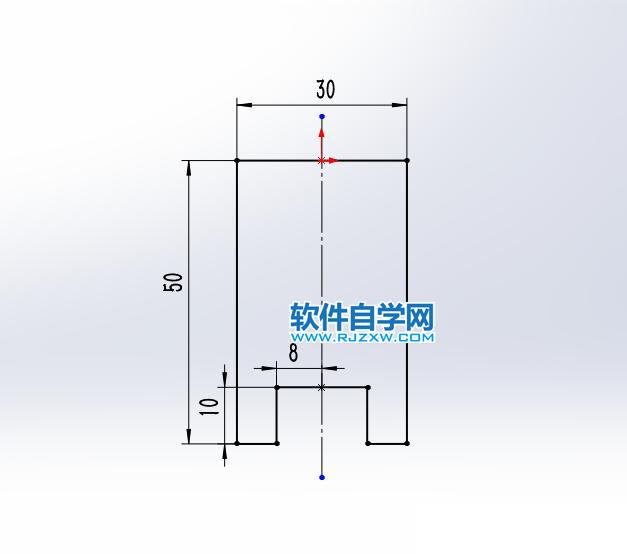

3、然后按ctrl+5,進入上視基準面平面，繪制下面的草圖出來，效果如下：

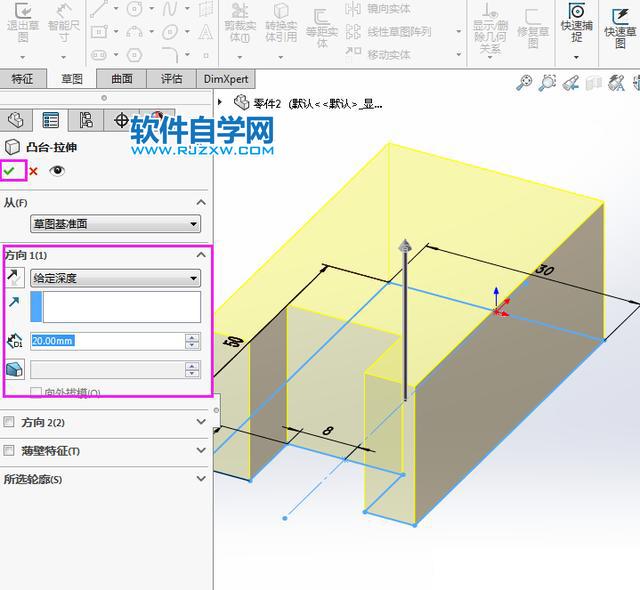

4、然后退出草圖，輸入凸臺--拉伸設置，方向給定深度為20mm。

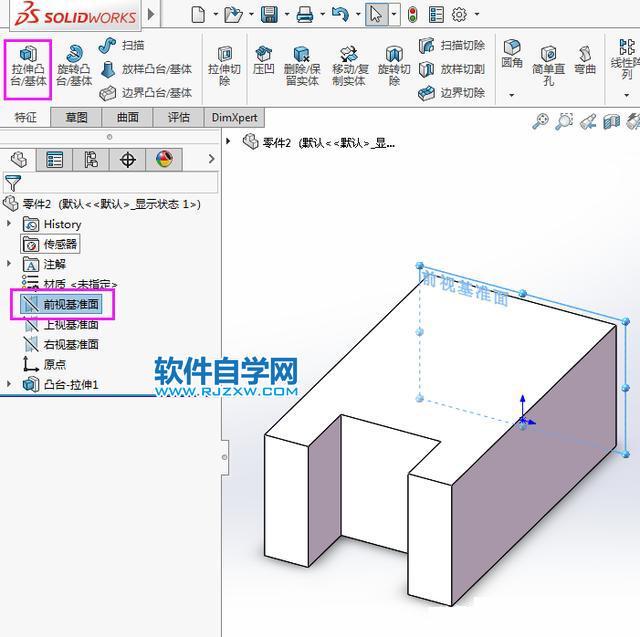

5、同樣的方法，點擊前視基準面。點擊拉伸凸臺/基體。效果如下：

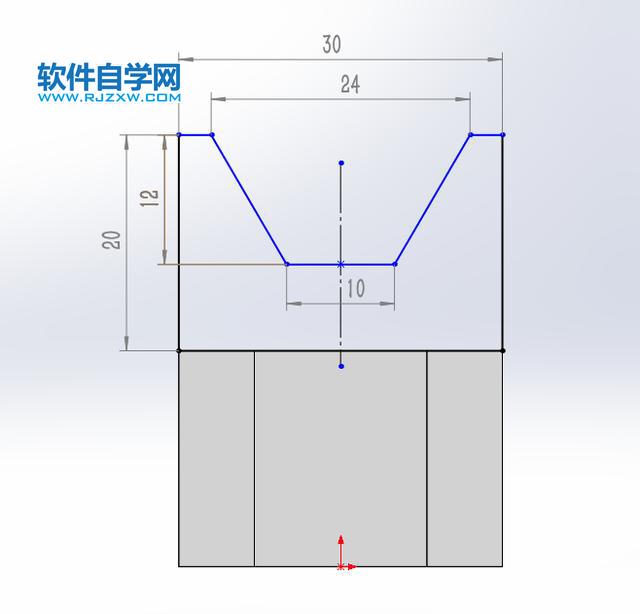

6、按CTRL+1,繪制下面的草圖出來，效果如下：

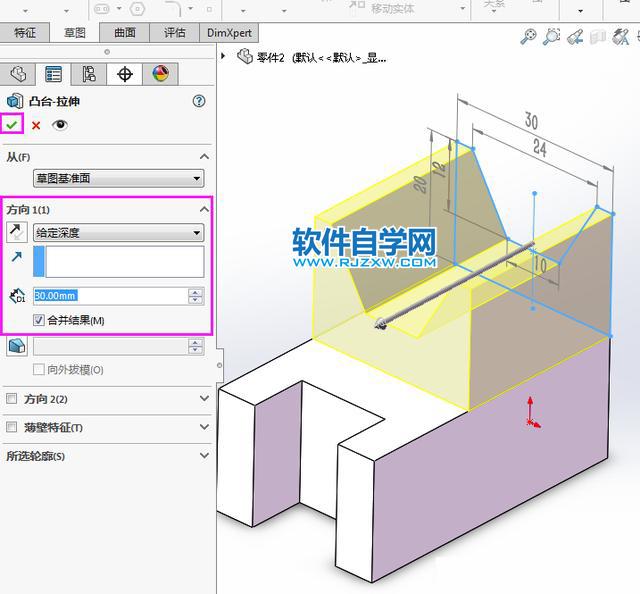

7、繪制好了草圖，退出草圖，輸入凸臺拉伸，設置給定深度為：30mm

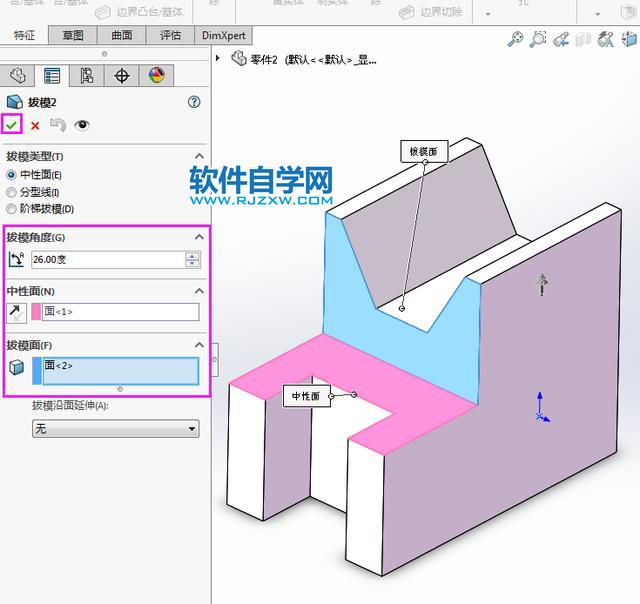

8、點擊特征--撥模設置，設置角度為26度，效果如下：

9、然后實例繪制好了，效果如下：

以上就是用solidworks撥模特征完成的實體建模，希望大家喜歡，請繼續(xù)關注好吧啦網。
